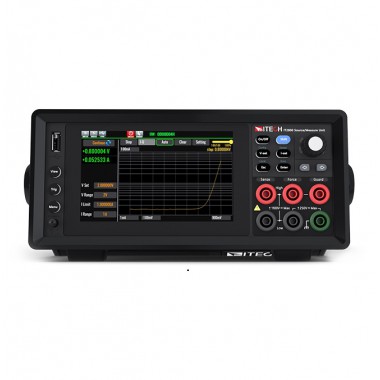

IT2800系列高精密源测量单元
IT2800系列是外观紧凑、经济高效的台式源测量单元，简称源表或SMU。它集6种设备功能于一体，综合了四象限电压源，电流源，6.5位数字万用表、脉冲发生器、电池模拟器以及电子负载功能。可搭配ITECH SPS5000系列半导体参数测试软件实现高效的半导体器件特性表征测试。全系列覆盖了10fA到10A的电流范围以及100nV到1000V的电压范围。除了直流工作模式之外，IT2800系列SMU还能够进行脉冲测量，以防止器件自身发热导致测量结果出现误差。5寸触摸显示屏，使源表具有出色的图形用户界面以及各种显示模式，帮助工程师显著提高测试效率。广泛应用于分立半导体器件、功率芯片、无源器件、光电器件、微功耗量测以及材料研究等领域。
产品特点
♦5英寸触摸显示屏，提供直观的图形化和数字化显示模式
♦集六种设备功能于一体：电压源、电流源、6 ½数字万用表（DCV,DCI, ohms）、电池模拟器、电子负载及脉冲发生器
♦ 四象限输出及量测功能，支持两线制和四限制量测
♦ 分辨率最高可达10fA/100nV，采样率最高可达10us
♦ Graph view、Scope view及Record view三种图形显示模式
♦ SWEEP扫描模式：Linear/Log/ Pulsed Linear/ Pulsed Log及LIST
♦ 多达16台设备同步功能，具备并行测试能力
♦ 内建电阻、功率和Math测量功能
♦ 前置USB接口用于数据存储、截屏或测试配置导入
♦ 丰富的内置接口：Digital IO、USB、LAN
♦ IT2800和IT2800R两种机型可选，IT2800R支持后背板三同轴输出
♦ 可选配专业半导体参数测试软件SPS5000，加速器件特性表征测试
产品功能与优势

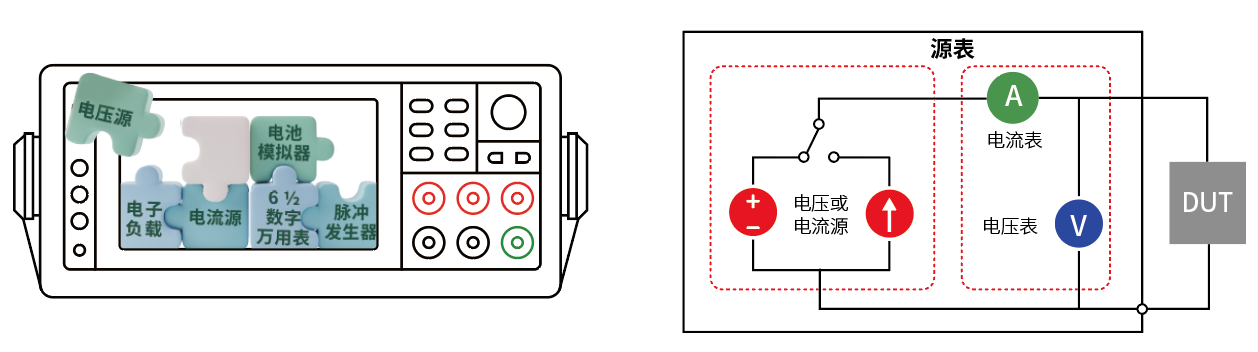

六合一高精密源表，降低测试成本
传统的半导体I-V特性测量方案通常是复杂且成本昂贵的，需要多种仪器配合完成测试，如电压/电流源，脉冲发生器，高精密电压/电流表等。不仅占用有限的测试台架空间，同时工程师需要编程实现多台设备的控制及同步，才能确保测试结果的准确度。
IT2800系列SMU为工程师提供了一种即经济又高效的解决方案。它集六种设备功能于一体，将不同输出和测量能力整合到紧凑的1/2 2U尺寸中，可精确地输出电压或电流以及同时测量电压和/或电流。它兼具以下仪器的功能：四象限电压源、电流源、61/2数字万用表、脉冲发生器、电池模拟器以及电子负载。

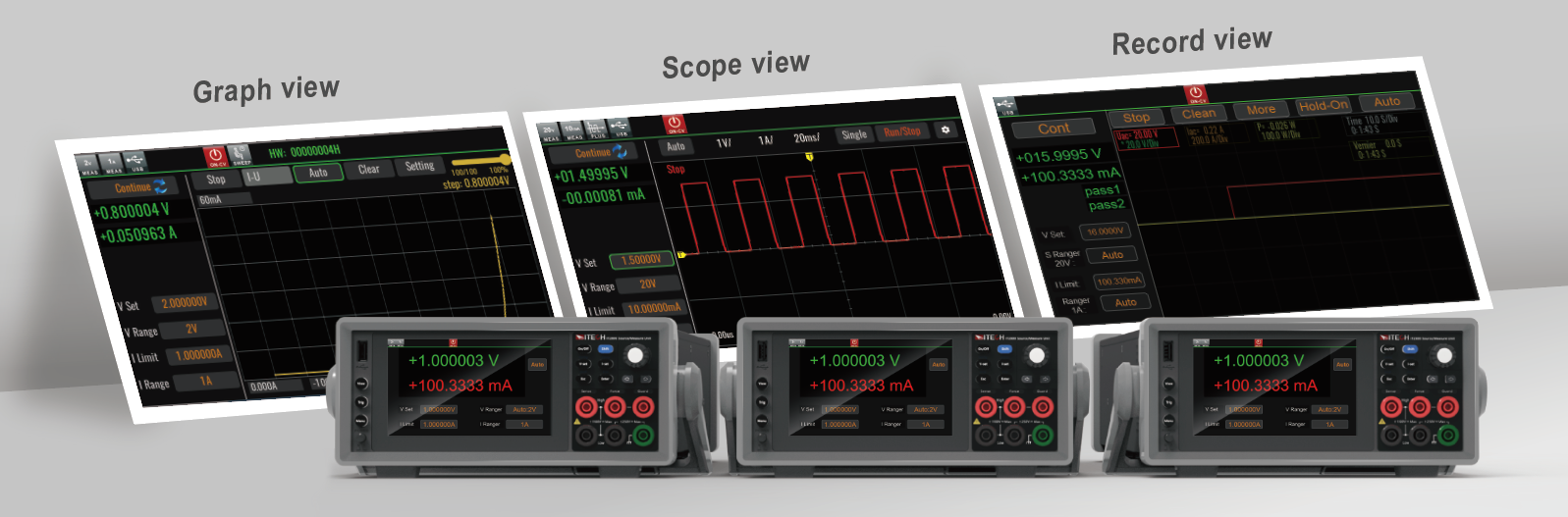

直观的图形化显示，快速获取产品特性
IT2800系列SMU的前面板有许多功能，以提高交互式使用的速度，用户友好性和易操作性。这些功能包括5英寸彩色LCD触摸显示屏，USB 2.0 memory I/O端口、一个旋转导航按钮、trigger按键、功能按键以及主流的香蕉插座。USB2.0内存端口支持轻松的数据存储，测试配置文件导入以及系统升级。IT2800提供图形化和数字化两种测量结果显示模式，直观的Graph view，Scope view以及Record view视图，极大地提高了台架测试和I-V特性分析的效率。

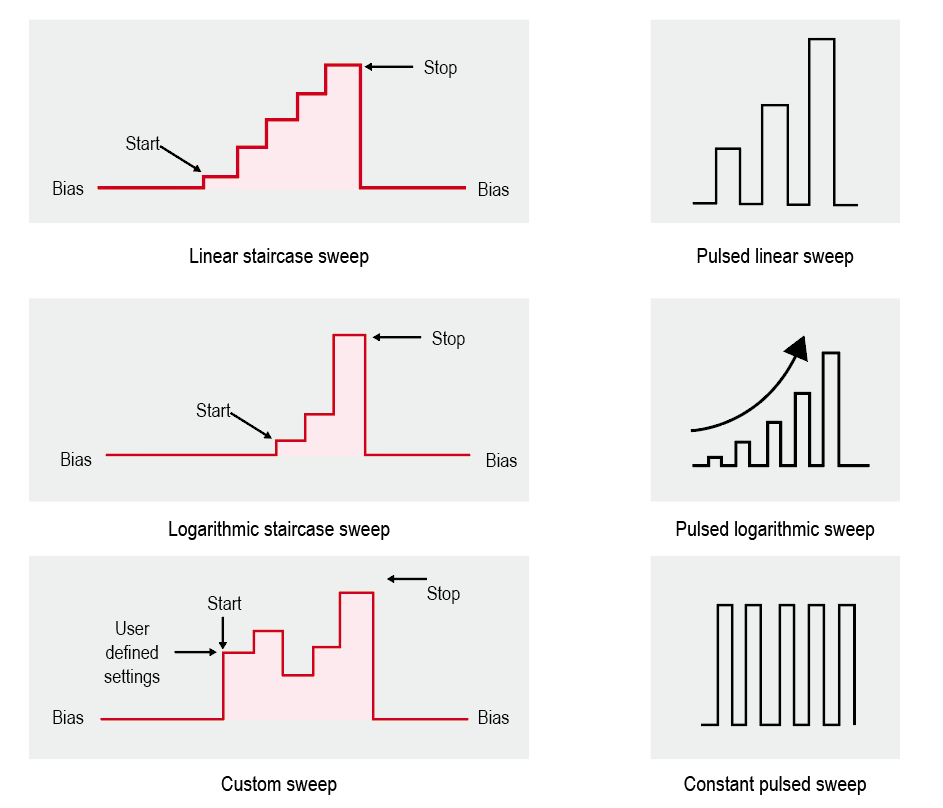

标准扫描和列表扫描功能
IT2800系列SMU具备标准和列表LIST扫描功能。标准SWEEP模式下，支持线性和对数模式，单次和双次扫描功能以及恒定和脉冲扫描功能。列表LIST扫描功能可以有效地执行任意波形输出，在表征响应随应用电压或电流而变化的测试中非常有用，用户可以使用Excel导入或面板编辑的方式，生成一个任意形状的扫描曲线，最多可以导入99999点数据，是U-I和I-U特性测试的理想选择。
电池模拟器功能
得益于源表的四象限工作特性，IT2800系列产品不仅可作电压源，电流源，6位半数字万用表，还内置了专业的电池模拟器功能，以帮助工程师更好地研究电池特性对DUT功耗及性能可靠性的影响。您可以通过自定义（SOC-VOC-R）或常规参数设定模式快速生成电池曲线，并可以任意指定电池的初始SoC状态，而无需像使用真实电池一样等待充电或放电，极大地提升了研发和生产测试效率。
