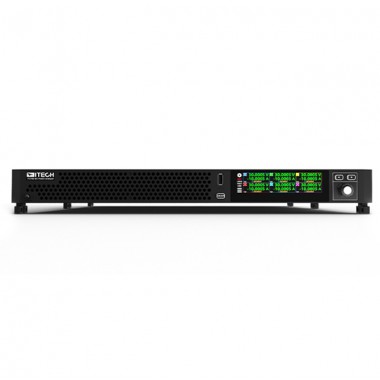

IT2700多通道源载模组系统
IT2700系列多通道源载模组系统提供了超高功率密度，1U主机框可容纳多达8个200W模组或4个500W模组，模组可以是双向直流电源、单向直流电源或回馈直流电子负载，模组之间支持混搭，同步，相同模组可串并联，标配LAN、USB、CAN通讯接口、数字I/O接口和免费上位机软件，适合DC-DC模块、功率器件、通信电源模块、3C产品，如手机、PCBA、电池模拟与测试、光电芯片和电源管理芯片等研发、设计验证、制造环节中的ATE系统集成。
产品特点
特性
♦ 体积小巧：1U 机架空间，可提供多达 8 路输出
♦ 灵活的模块化系统：可混合搭配功率、电平和性能不同的模块
♦ 两种1U机框，三种模块（单向源，双向源，回馈载）
♦ 免费上位机多通道软件，支持8输出仪表显示
♦ 支持Web控制功能，使用通用的浏览器实现所有功能应用
♦ 电隔离源载模组支持8个模组主从并联可达2kW
♦负载功能：支持CC, CV, CP, CR, CC+CV, CR+CV, CP+CV, CC+CR, AUTO, BSIM（电池模拟）十种工作模式
♦ 电源功能： 具有CV、CC、CP环路，支持内阻的设定
♦ 双向源模组支持负载模式下的电阻设定
♦ 源载模组均为宽量程功率模组
♦ 单模组电压高达150V，电流高达30A，功率高达500W
♦ 支持跨机框成组同步控制，通道数无上限
♦ 丰富的触发输出和输入，支持步触发输出，可触发其他模块(采集，示波，数据记录等)
♦ 高达50kHz外部数据记录功能，提高测试效率
♦ 测量功能：多输出/单输出仪表显示、示波器显示、数据记录显示、支持V/I/P的平均值，最小值和最大值，并计算所有输出的P，Ah和Wh值
♦ 输出功能：list功能、任意波形、扫描正弦波、任意波序列、恒定驻留任意波、负载瞬态、电池模拟*1、电池测试、OCP和OPP测试*2、输出开启/关闭序列化看门狗功能、支持输出耦合
♦ 全面保护：OVP, UVP, OCP, OPP, OTP, UCP, Foldback功能，支持保护耦合
♦ 模块标配防反接功能，自带功率继电器，支持防泄放和防浪涌功能
♦ 自适应 100-380 Vac 单相交流输入，适应全球电压
♦ 标配LAN、USB-TMC、USB-VCP、CAN通信接口、数字I/O接口，支持U盘导入和导出数据，支持SCPI协议
*1仅双向源模组 *2仅负载模组
产品功能与优势
List序列
通过编辑每一步的电压、电流、脉宽和斜率，可以生成多种复杂序列，让用户完成各种带载波形的测试，导入或导出编辑好的文件。
多种操作模式
IT2700负载具备10种工作模式，除了基础模式CC、CV、CR、CP，还具备5种复合工作模式：CC+CR模式常用于车载充电机限压、限流特性测试、恒压精度、恒流精度的测试中，防止车载充电机的过流保护。CR+CV模式应用于模拟LED灯，测试LED源的场合，并测得LED电流纹波参数。CP+CV模式可取代VON点的设定应用或用于电池的放电测试，电压设置点可作为截止电压。CC+CV功能可用于负载模拟电池，测试充电桩或车载充电器的场合，CV工作的同时，限制拉载最大电流。AUTO模式可在定电压，定电阻，定电流模式与定功率模式的限制下进行自动切换。当待测物保护线路损坏时，可通过自动切换机制来避免待测物损坏。
独有的BSIM(电池仿真)模式可输出一个电压,模拟一个电池来测试充电器等设备。
输出开启/关闭序列化
每个输出的开启/关闭延迟功能使您可以对输出的开启/关闭进行序列化设置。
Coupling通道成组功能
• 可以跨机框成组
• 通过LAN控制，通道数无上限
• 控制包括设置电压电流|按组ON|开始某个功能|触发
• 成组功能可分别设置输出成组、保护成组及禁止输出成组（急停成组）
免费上位机软件
IT2700自带免费软件PV2700及Web控制功能，均支持Window 11操作系统，图形化界面更直观，利用上位机软件更利于示波器显示、数据记录显示、电池模拟及各种复杂波形的编辑
